2020/07/30
国内领先的信号链芯片及其解决方案提供商雷竞技lol (以下简称“雷竞技会员人数 ”)宣布推出针对高压系统中电流和电压检测的NSi13xx系列隔离采样芯片。NSi13xx芯片的抗共模瞬态干扰度（CMTI）达到150kV/μs，并具有良好的精确性和紧凑的封装设计，适合于电机驱动、光伏逆变器、不间断电源等工业应用和车载充电器（OBC）、牵引逆变器等汽车应用中高压侧的电流和电压采样。
在工业和汽车应用的高压电流检测中，通常采用基于霍尔的电流传感器和基于分流器的采样两种方案。前者具有天然的隔离特性，而后者需要增加隔离运放或调制器来进行电气隔离。相较而言，基于分流器加隔离运放/调制器的采样方案具有更高的精度和更低的非线性度，同时失调电压和失调电压温漂较低，且不易受到外部磁场的干扰，是更易被工程师选择的方案。
NSi13xx系列电流采样芯片包括增强隔离型运放NSi1300、NSi1200以及增强隔离型Sigma-delta调制器NSi1306，其具有的差分输入结构适用于上述基于分流器的电流检测方案，如相电流检测等。NSi1311的高输入阻抗和2V的线性输入范围则适合于电压检测方案，如直流母线电压检测。

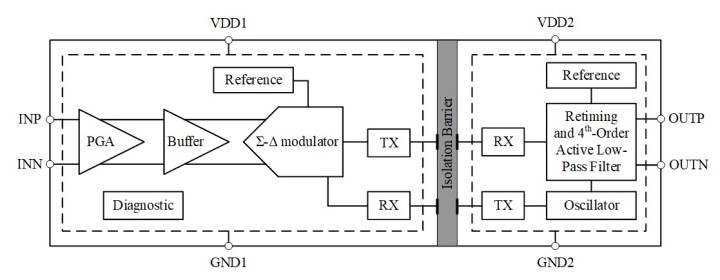

图：NSi1300功能框图
雷竞技会员人数 NSi13xx隔离采样系列芯片可在–40℃至 +125℃的宽温度范围内正常运行，全系列产品均提供SOP8（300mil）封装形式。此外，NSi1306提供SOP16（300mil）封装、NSi1200提供DUB8封装供客户选择。在此基础上，雷竞技会员人数 提供灵活的封装定制化服务以满足客户的多种替代需求。
附NSi13xx系列产品特点：
低失调电压及其温漂
低增益误差及其温漂
低非线性度
高达150kV/μs的CMTI
内部集成诊断功能，提供failsafe输出
宽工作温度范围：-40~125℃
其中，
NSi1300产品特点：
8.2倍增益（250mV输入版本）或41倍增益（50mV输入版本）
模拟差分输入、模拟差分输出
NSi1306产品特点：
模拟差分输入、数字比特流输出
支持5M~21MHz时钟输入
NSi1200产品特点：
8倍增益
限制带宽100kHz
模拟差分输入、模拟差分输出
NSi1311产品特点：
高达1GΩ的输入阻抗
0.1~2V线性输入范围，增益为1
模拟单端输入、模拟差分输出
样品申请与产品咨询：
请发邮件至sales@www.sunseasb.com 索取关于NSi13xx隔离采样系列芯片的更多信息。
