2020/05/07
随着PIR技术的不断推广普及，其被应用在越来越多的场所，如智能照明、智能家居、安防等场合。本文介绍基于NSA318x开关型和NSA3166智能型PIR信号调理芯片两款芯片的典型应用方案和产品特性。
NSA3182/3183系列：
作为一颗高度集成的用于热释电红外传感器（PIR）的控制芯片，雷竞技会员人数 NSA3182/3183系列内部集成了高精度ADC，滤波器及相应的算法单元，支持多种模式（开关型/渐灭型/渐灭+微亮型）输出。芯片内置高压LDO，支持3V/1.5V输出，外围电路简单，性价比高，功耗较低且易于实现，广泛应用于智能照明和安防等场合。
NSA3182/3183主要性能指标：
NSA3182典型应用（更多应用细节请参考数据手册 ）：

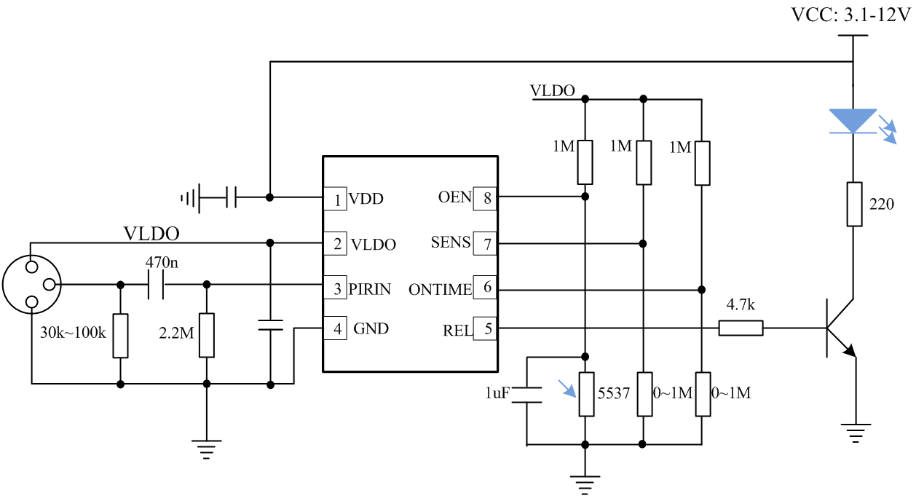

图1 NSA3182典型应用图
NSA3182/3183为SOP8封装，管脚分布图如下图所示：
图2 NSA3182/3183 SOP8封装图
NSA3182/3183系列的料号如下：(订货咨询电话0512-62601802)
订货料号 | 封装 | 光敏/太阳能 | 输出形式 | 稳压器 |
NSA3182FT100 | SOP8 | 光敏 | 开关型 | 3V |
NSA3182FT101 | SOP8 | 光敏 | 渐灭型 | 3V |
NSA3182FT102 | SOP8 | 光敏 | 渐灭+微亮型 | 3V |
NSA3182FT140 | SOP8 | 太阳能 | 开关型 | 3V |
NSA3183FT900 | SOP8 | 光敏 | 开关型 | 1.5V |
NSA3166系列：
作为一颗智能型热释电红外传感器（PIR）信号调理芯片，雷竞技会员人数 NSA3166内部集成了高精度ADC，滤波器及相应的算法单元。通过连接MCU，内部参数可以通过寄存器进行配置。NSA3166可选择运动检测模式或原始数据输出模式，内置2.3V稳压输出，用于给PIR探头供电。芯片性价比高，功耗较低，广泛应用于智能门铃和高端安防等场合。
NSA3166主要性能指标：
供电电压：1.6-5.5V
稳压器输出：2.3V
超低功耗，典型功耗8uA
工作温度范围：-40~+85℃
模拟型PIR信号输入
NSA3166核心优势：
智能型芯片，内部参数皆可配置
支持LPF，BPF，电源电压，温度等原始数据输出
低功耗，工作电流仅8uA
与MCU通信仅需2条信号线，通信协议简单
NSA3166典型应用（更多应用细节请参考数据手册 ）：
图3 NSA3166典型应用图
NSA3166为DFN8封装，管脚分布图如下图所示：

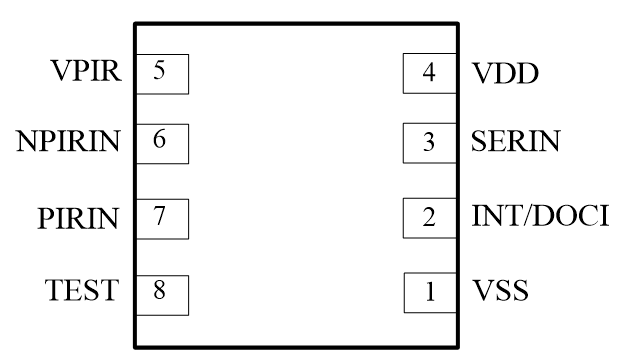

图4 NSA3166 DFN8封装图
